基于滑动窗口的实时同步架构简介

背景

随着业务场景的不断丰富，基于T+1天的数据决策显得捉襟见肘，而深度分析与挖掘的实时性要求也越来越强烈。当数据规模较小时，使用事务性数据库(Oracle, Mysql)进行数据分析，仍是一种不错的选择。但当数据达到一定的量级，传统数据库无法有效存储时，我们就需要寻找一种分析型数据库，既可以满足较大规模数据存储，又可以提供实时地插入/更新/查询等操作。而Apache Kudu就可以很好的满足这种需求。

Kudu是Cloudera开源的新型列式存储系统，是Hadoop生态圈成员之一，专门为了快速更新和实时分析的场景而设计的。它是一款介于HDFS和HBase的性能特点之间的一个系统，填补了Hadoop存储层HDFS数据不可变，无法满足实时分析的缺陷。Kudu可以集成Impala/Spark SQL等查询引擎，使用SQL操作Kudu数据，这大大降低了分析师的使用门槛。

实时同步架构

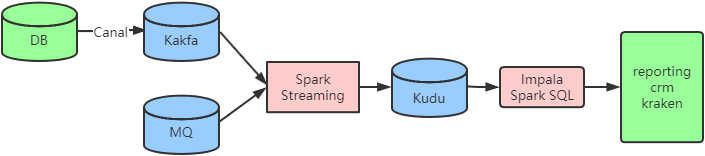

使用Spark Streaming将数据源源不断的写入Kudu，并根据Kudu表的主键实现幂等性和更新操作，之后Impala可以查询Kudu上的实时数据，以满足实时分析的需求。但该简单粗暴的模式存在一个缺陷，随着Kudu表的数据不断增长，最终会影响Kudu服务的响应时间和稳定性。基于超大Kudu表的任务时间不断增加，最终影响业务的实时性。

引入滑动窗口模

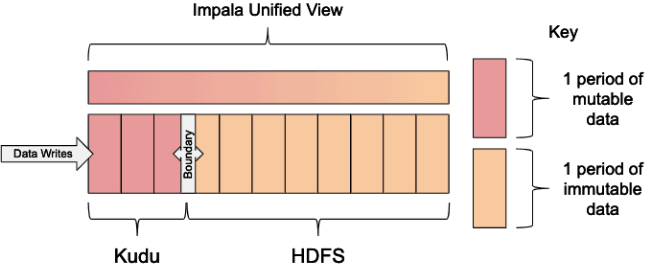

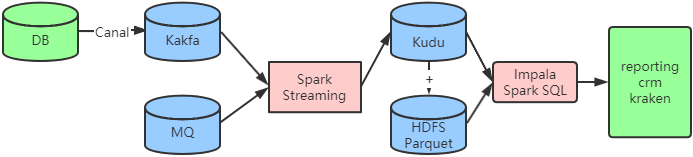

引入HDFS，将Kudu中的历史数据移动到HDFS。借助HDFS以低成本获得无限可伸缩性的特性，并配合Parquet文件格式，可以使Impala on HDFS获得极高的吞吐量和访问效率。一般情况下，这些表按时间单位进行分区滑动，通常使用每日、每月或每年。然后创建View，将Kudu和HDFS联合起来呈现完整的数据。数据分析师通过view进行查询，既可以满足实时性的要求，又避免了数据的缺失。

这里有两个窗口：一个是Kudu和HDFS数据移动的分区滑动窗口，一个是View联合两大存储的分区滑动窗口。我们以天为Range分区字段，对滑动窗口模式进行详细剖析：

第一步：建立带有Range时间分区字段的Kudu表和HDFS表。

CREATE TABLE table_kudu

(

  ……

  PRIMARY KEY(id, time)

)

PARTITION BY

   HASH(id) PARTITIONS 2,

   RANGE(time) (

      PARTITION ‘2020-06-01’ <= VALUES < ‘2020-06-02’,

      PARTITION ‘2020-06-02’ <= VALUES < ‘2020-06-03’,

      PARTITION ‘2020-06-03’ <= VALUES < ‘2020-06-04’,

      ……

)

STORED AS KUDU;

CREATE TABLE table_parquet

(

  Id STRING,

  time STRING,

  ……

)

STORED AS PARQUET;

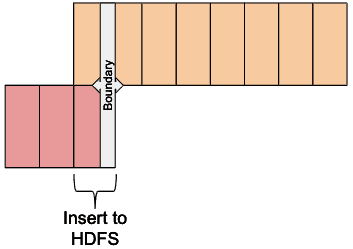

第二步：将Kudu表数据拷贝到HDFS

insert overwrite table table_parquet

SELECT *

FROM table_kudu

WHERE time >= date_add(“${var:new_boundary_time}”, -1)

AND time < “${var:new_boundary_time}”

UNION ALL

SELECT *

FROM table_parquet;

第三步：修改view的滑动窗口，使其包含新增的HDFS数据，不包含旧的Kudu

ALTER VIEW my_iview AS

SELECT *

FROM table_kudu

WHERE time >= “${var:new_boundary_time}”

UNION ALL

SELECT *

FROM table_parquet;

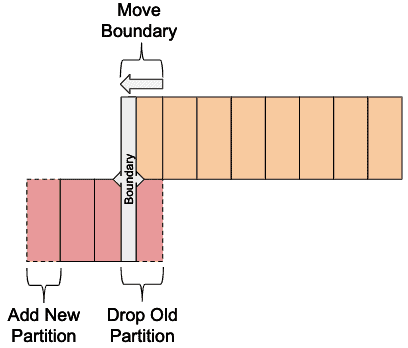

第四步：新增Kudu明日分区、删除Kudu最老的分区

第五步：将第二到第四步放到一个定时任务中。

总结

基于滑动窗口模式的实时同步架构，可以充分利用Kudu和HDFS的两种存储系统的优势：

1.实时数据实时查询；

2.Kudu自身支持更新操作；

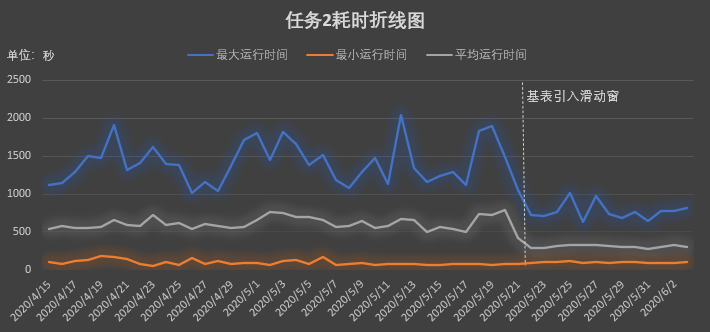

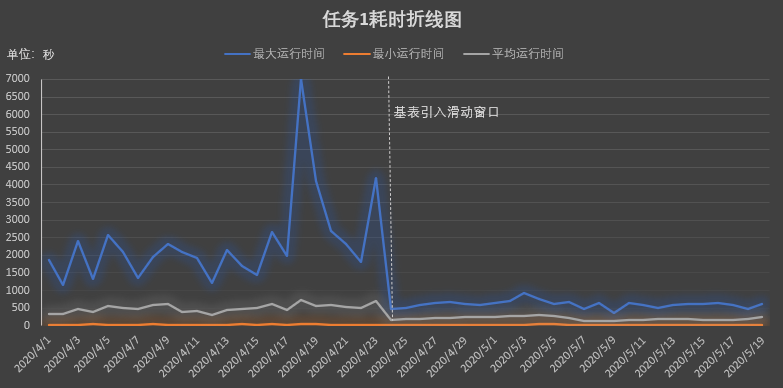

3.HDFS保证了数据的完整性，提供了高吞吐量，降低了存储的成本。结合查询引擎Impala/Spark SQL，能够为数据分析师提供实时的快速查询分析的能力。并且该模式，相较于数据全量存入Kudu的模式，任务耗时明显降低。
