信也科技图片存储高可用方案揭秘

一、背景

信也科技经过12多年的发展，已积累1亿多的用户，每天都会产生百G级的用户图片资料。2019年之前由于业务的迅速发展，用户的图片资料为确保安全，采用加密、切片技术存储在多个公有云上。公有云的稳定性大部分时候都宣称能保证99.95%的服务可用性和99.9999999%的数据可靠性，直到某云服务商发生了“数据丢失事件”，才意识到数据的可靠性完全不能依赖公有云。同时，信也科技是一家科技金融公司，对用户图片资料的安全性有着金融级的要求，综合多方面因素，我们需要建立一套私有的对象存储了！

二、分布式文件存储选型

2.1 自研  or 开源

既然选择建立一套自有对象存储，就会面临着自研 or 开源的选择。如果自研一套分布式文件存储，我们需要相应的人才储备，至少需要存储架构师、存储产品经理、存储运维工程师、存储开发工程师。基于公司的现状，筹备这一套研发队伍，无论是资金成本还是时间成本都无法满足需求。鉴于此，只有选择开源产品一条路可以走。

2.2 图片资料使用场景

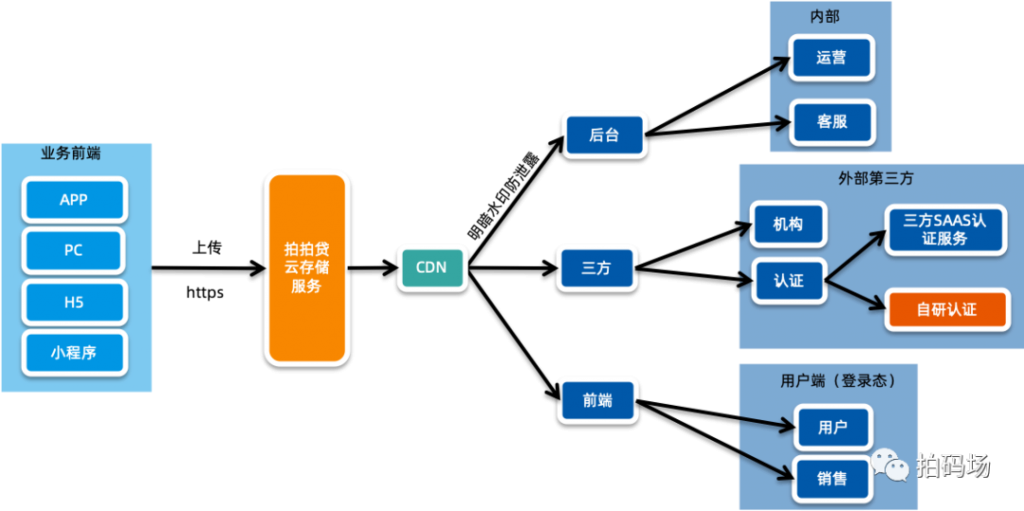

在对开源框架选型之前，需要先了解信也科技的用户图片资料在业务中的使用场景。信也科技的图片资料主要使用场景是对用户进行实名认证、OCR、人脸识别、活体检测等用途。在助贷业务中，也会将用户资料授权给机构进行二次认证，同时也会给内部运营、客服进行人工审核、信息确认等用途。

2.3 开源框架选型

确立了开源的路线之后，下面要做的就是对开源产品的选型。在社区搜索会发现，目前有五个主流分布式存储技术，分为Cehp、GFS、HFDS、Swift、Lustre，其中GFS/HDFS/Lustre属于文件存储，Swift属于对象存储，而Ceph可支持块存储、对象存储和文件存储。详细对比如下表：

由于信也科技的业务场景大多数都是小图片的文件存储，可以将选择范围直接缩小至适合小对象存储的Ceph和Swift。另外，信也科技同时也是一家科技金融公司，对数据具有安全性、强一致性等需求，且对图片资料需要频繁读写的场景，最终确定选择了Ceph。

三、云存储上的图片处理解决方案

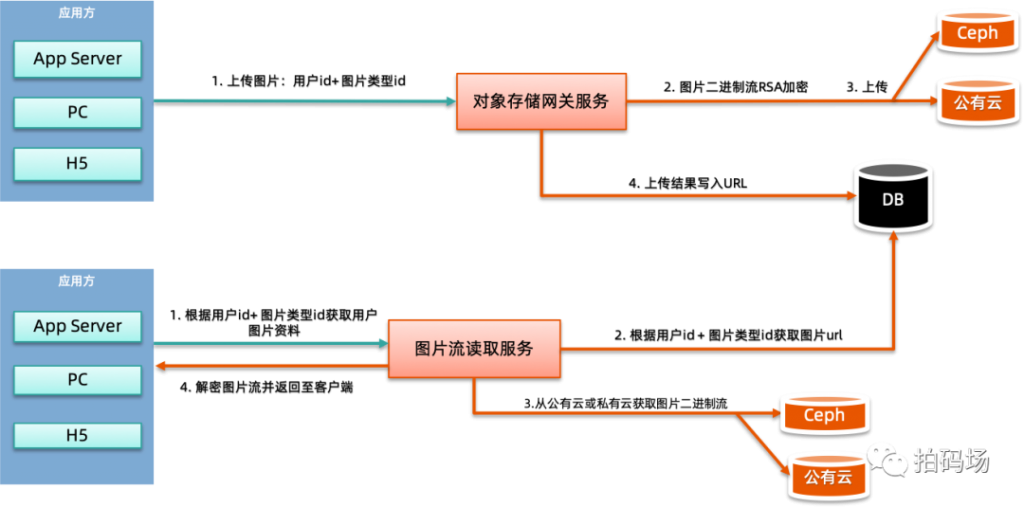

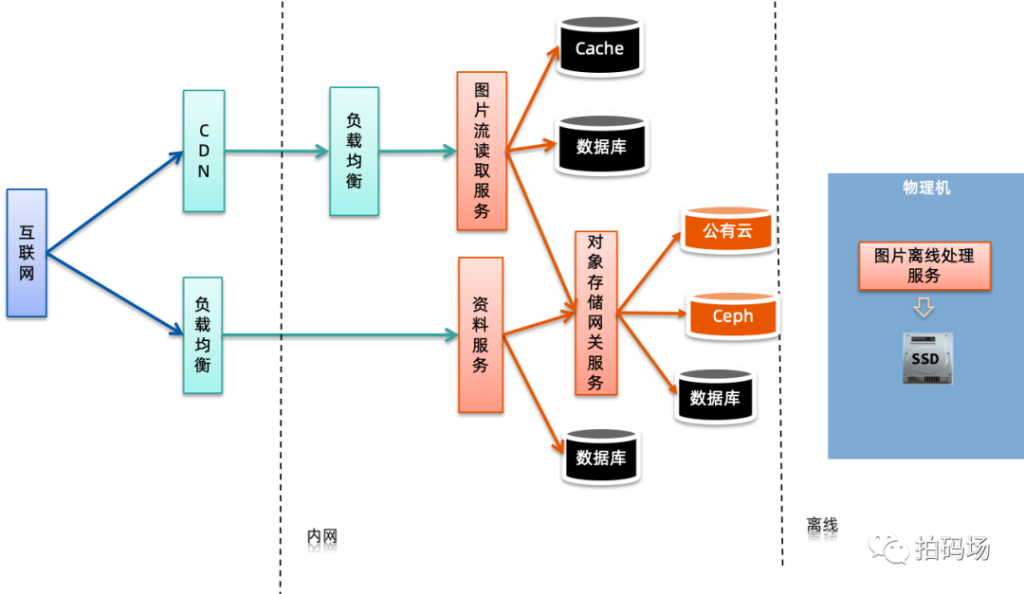

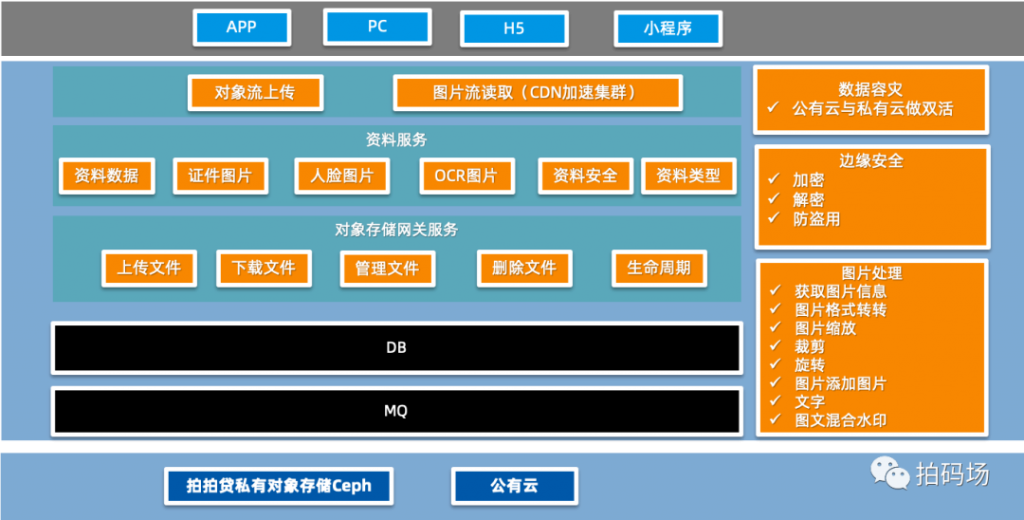

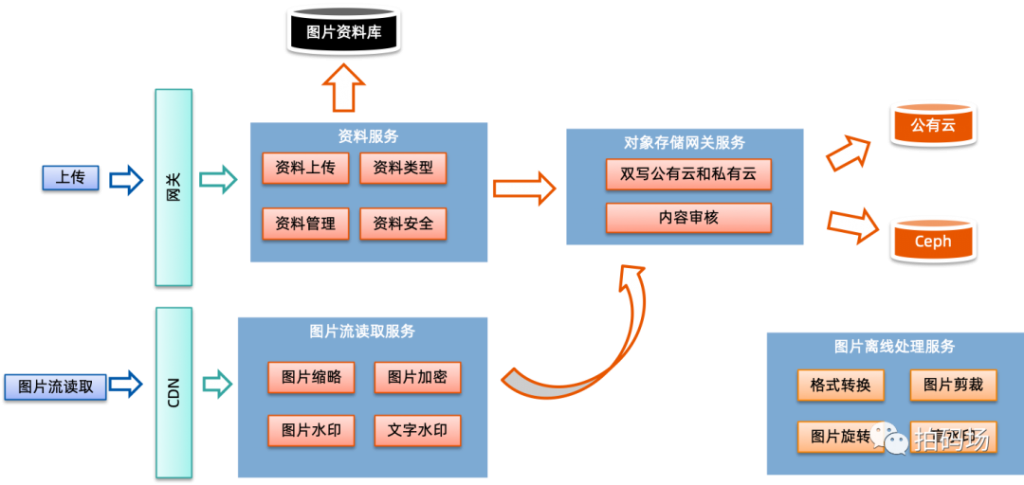

引入Ceph之后，将图片处理分为了对象流服务，资料服务、对象存储网关服务和离线图片处理服务。为了保证数据的稳定性和高可用性，将公有云与私有云融合做成双活机制，确保用户图片资料的信息安全，所有用户的图片经过RSA加密之后进行存储，然后将公钥下发到图片使用方进行解密。

• 对象流读取服务：传输对象流的服务，包括JPG、PNG、GIF、PDF、ZIP等格式，支持CDN缓存加速
• 对象流上传服务：上传图片、文件等对象文件，防止上传大对象，需要进行上行带宽隔离。
• 资料服务：资料服务主要维护用户图片资料的生命周期，包括存储、查询以及销毁。
• 对象存储网关服务：包括上传对象进行公有云与私有云的双备份存储，对象流读取的双活逻辑，以及整个对象的生命周期管理和内容审核

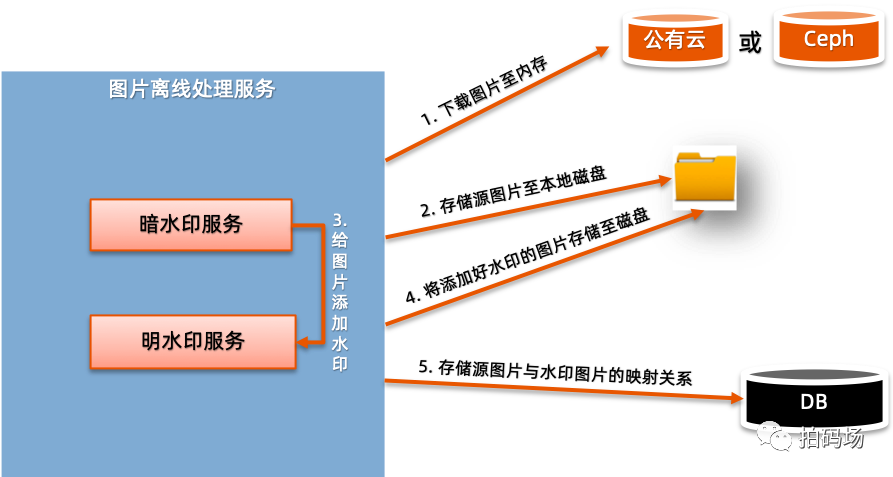

• 离线图片处理服务：处理图片格式的转换、明暗水印的处理、以及图片的离线裁剪与缩放等多媒体功能。

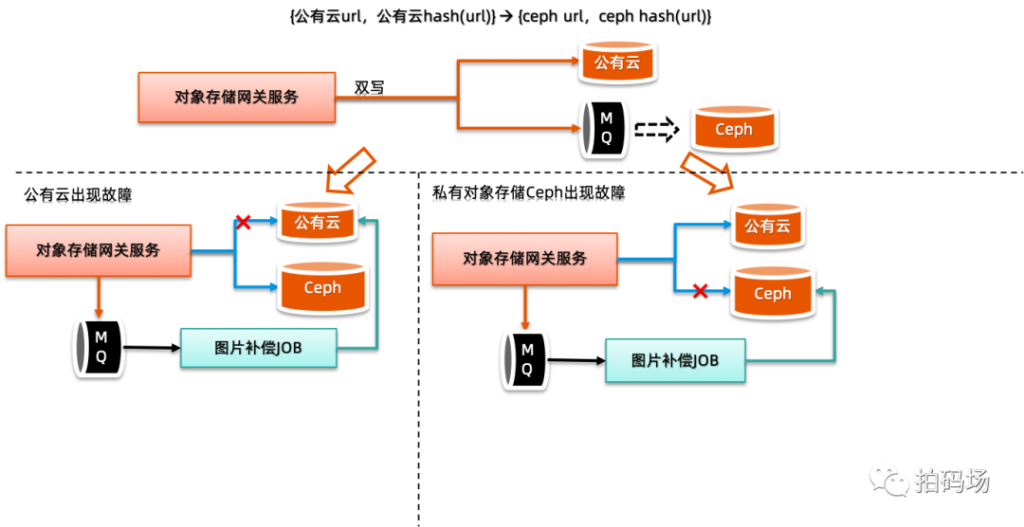

3.1 公有云与私有云的融合双活

由于在引入Ceph的过程中，考虑到整个技术团队对Ceph的掌握能力处于初级阶段，以及服务的整体稳定性，采用了公有云与私有云的双活模式，通过双写公有云与私有云，并将链接的hash映射存储至DB中，当公有云或私有云某一方出现故障的时候，能够自动进行切换。

3.2 图片加密处理

3.2.1 图片水印

为了保证用户图片资料的安全性，后台运营、客服人员查看图片时，给图片添加工号、登录用户名等明暗水印，防止运营、客服人员将图片外泄。

• 明水印

明水印是通过JDK自带的Graphics2D实现的，其原理就是将图片流转换成java.awt.Image对象，然后通过java.awt.Graphics#drawImage(java.awt.Image, int, int, int, int, java.awt.image.ImageObserver)方法添加水印。

• 暗水印

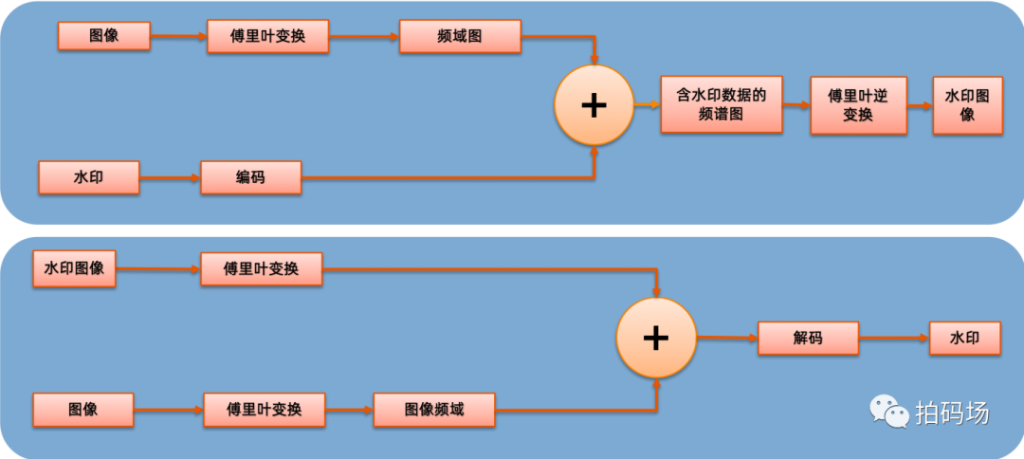

暗水印是利用OpenCV包中的傅里叶变换实现的，原理如下：

利用OpenCV提供的傅里叶变换方法对图片进行DFT转换成频域图，然后合成含水印编码的频谱图，然后再进行一次iDFT逆变换输出含有暗水印的图像。

3.2.2 图片加密存储

为了防止用户图片资料的泄露，对用户上传的资料图片都进行了RSA加密再上传至公有云与私有云。

四、展望

当前，信也科技金融业务仍然处于快速增长阶段，日产生图片量也在稳定增长，虽然通过公私双活的方式解决了服务稳定性的问题，但同时也增加了高昂的服务成本。

未来我们的建设主要集中在2个方向：

1. 提高私有云存储Ceph的服务稳定性和数据可靠性，弱化双活机制，逐步将流量切换至私有云存储。
2. 私有云存储上构建丰富的多媒体处理功能，包括支持图片、视频、PDF文件等对象的多媒体处理。
